Armarios y Centralizaciones de compañias CGP

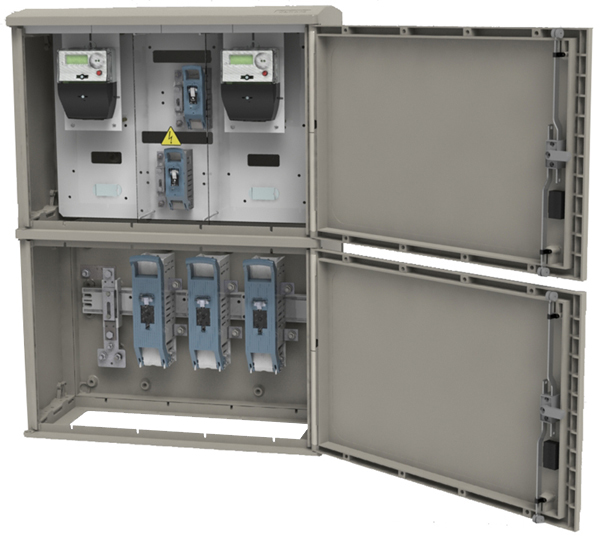

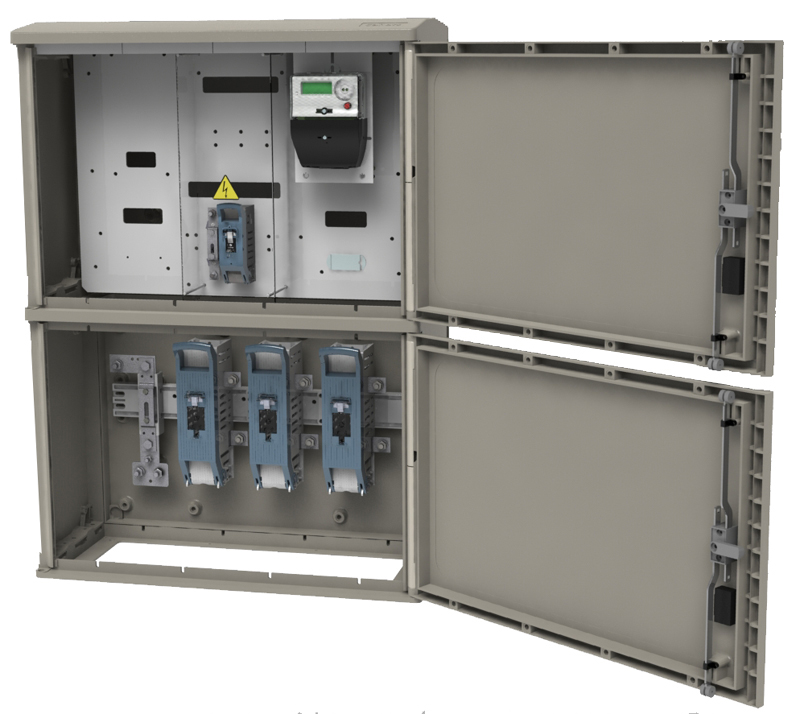

CPM; Cajas de Protección y Medida:
Son aquellas cajas que, en un solo elemento, incluyen la caja general de protección y el equipo de medida.
Utilizadas para el suministro a uno o dos usuarios.
Designación y denominación de las CPM’s: Todas las CPMs se designarán de la siguiente forma: CPM-ABC/DDD-EEEdonde los diferentes campos
adquieren los siguientes valores:
- Campo "A": corresponde al tipo de sistema de distribución eléctrica del suministro pudiendo adquirir los
siguientes valores: (M: Monofásico / T: Trifásico / 2M: 2 Monofásicos / 2T: 2 Trifásicos). - Campo “B”: corresponde al tipo de medida pudiendo adquirir los siguientes valores: (D: Directa / I: Indirecta)
- Campo “C”: corresponde al tipo de conexión a la red de UFD pudiendo adquirir los siguientes valores: (T: CPM para conexión exclusivamente mediante derivación en “T”. / R: CPM para conexión con posibilidad de realizar “Reparto” de la Red de UFD. / D: CPM para conexión “Dedicada” directa desde el Cuadro de BT del CT hasta la CPM).
- Campo “DDD”: corresponde a la Intensidad máxima del fusible tipo NH que se puede instalar en las BUC dependiendo del tamaño de las mismas. Este campo solo aplica a las CPMs de medida indirecta.
- Campo “EEE”: corresponde al tipo de envolvente de la CPM pudiendo adquirir los siguientes valores: (MI: Módulo de Interior (con tapa) / AE: Armarios de Exterior (con puerta y tejadillo / CES: Cajón Estanco Subterráneo instalado en vía pública.)
CGP; Cajas Generales de Protección:
Cajas destinadas a alojar los elementos de protección de las Líneas Generales y señalización del principio
de la propiedad de las instalaciones de los usuarios.
Designación y denominación CGP (A)-B/C-D:
- Grupo (A): Indica el tipo de bases incluidas en la CGP: BUC o BTVC.
- Grupo (B): Indica el esquema eléctrico de la propia CGP.
- Grupo (C): Indica la intensidad máxima del fusible NH.
- Grupo (D): Indica el tipo de montaje en campo.
Los bornes o bornas de conexión eléctrica son los contactos que se utilizan para derivar la energía producida por una pila hacia dispositivos como baterías, motores o u otros aparatos eléctricos. De este modo, los cables alimentan con electricidad a los terminales para permitir su funcionamiento óptimo. Las bornas de derivación son bornas especialmente diseñadas para redes eléctricas y sistemas de cableado de baja tensión que permiten la derivación de la corriente eléctrica hacia otro cable.
|
|
|
|
